EJOT® TE 60/50

Produktdetails

Anwendungen

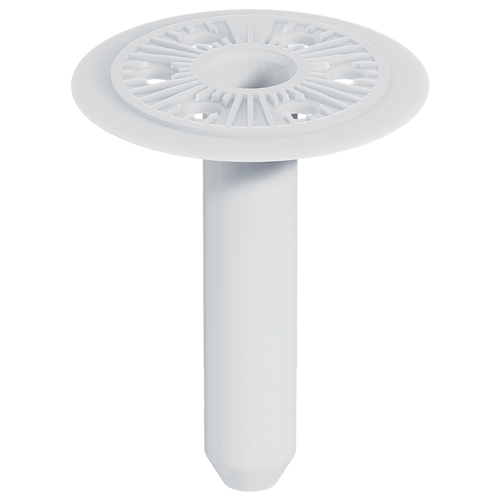

Tellerelement TE 60/50
- Zur Befestigung von Wärmedämm-Verbundsystemen bei Problemuntergründen

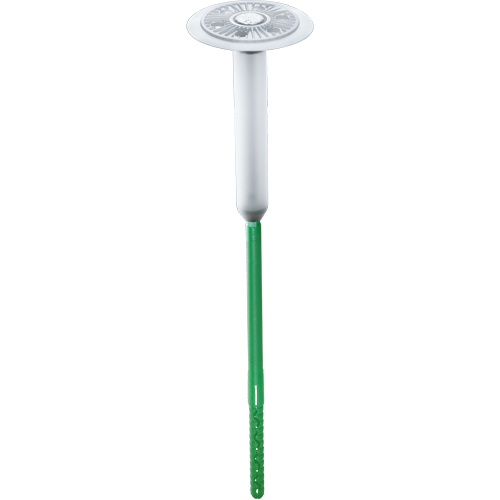

- Zur Kombination mit EJOT SDF-S plus 8UB
Eigenschaften
- Schaftlänge: 50 mm
- Tellerdurchmesser: 60 mm
- Schraubantrieb: TX 30
- Bohrlochtiefe: h₁≥: 80 mm
- Verankerungstiefe: h_ef≥: 70 mm
- Punktbezogener Wärmedurchgangskoeffizient χ: 0,002 W/K
- Europäische Technische Zulassung: ETA-04/0064
Technische Daten

Charakteristische Lasten
bei Kombination mit EJOT SDF-S plus UB:
Baustoffklasse A:
- Normalbeton ≥ C 12/15 nach EN 206-1: 1,5 kNNormalbeton ≥ C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
Baustoffklasse B:
- Mauerziegel (Mz) nach DIN 105: 1,5 kN
- Kalksandvollstein (KS) nach DIN EN 106: 1,5 kN
- Vollsteine aus Leichtbeton (V) nach DIN EN 106: 0,9 kN
Baustoffklasse C:
- Hochlochziegel (Hlz) nach DIN 105: 1,2 kN
- Kalksandlochstein (KSL) nach DIN EN 106: 1,5 kN
- Hohlblock aus Leichtbeton (HbL) nach DIN 18151: 0,75 kN
Bei den zulässigen Lasten sind de jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen (Bsp. Deutchland: 3). Bitte Zualssung beachten.

Deutsch

Englisch

Bestellbezeichnung	Artikelnummer	Tellerdurchmesser mm	Länge mm	Verankerungstiefe h_ef≥	Bohrlochtiefe h₁≥	VPE
Tube-washer-TE-60-50	8533050000	60.0	50.0	70.0	80.0	100
Technische Details Tellerdurchmesser 60.0 Länge 50.0 Verankerungstiefe h_ef≥ 70.0 Bohrlochtiefe h₁≥ 80.0 Bestellbezeichnung Tube-washer-TE-60-50 VPE 100
