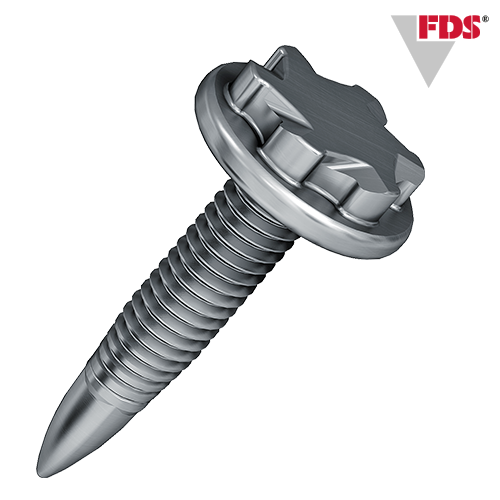

FDS®

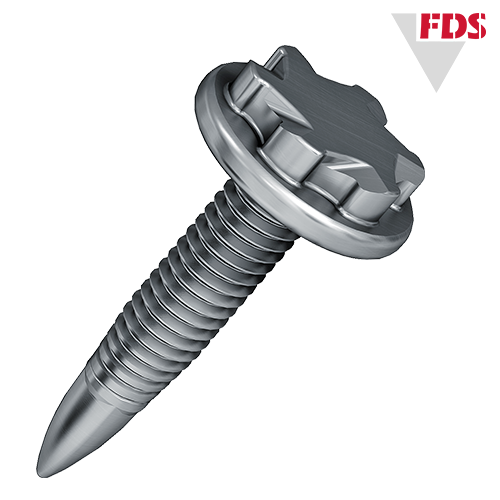

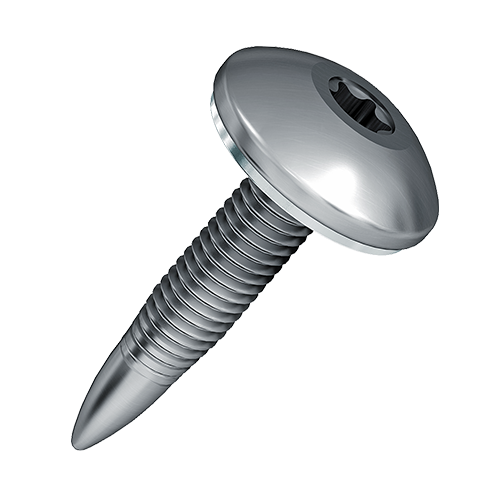

Gerade in der Automobilindustrie, wo die verwendeten Bauteile besonders hohen Belastungen standhalten müssen, werden sehr hohe Anforderungen an die Fügetechnik gestellt. So wird im Karosseriebau zunehmend in Mischbauweise gefertigt, bei der unterschiedliche Werkstoffe eingesetzt werden, die langlebig und sicher verbunden werden müssen. Neben der einseitigen Zugänglichkeit ist dabei auch die Lösbarkeit der Verbindung wichtig, gerade im Hinblick auf die Recycling-Fähigkeit. Diese komplexen Einsatzbedingungen sind prädestiniert für den Einsatz der EJOT FDS^® Schraube (FlowDrill Screw), mit der dünne Bleche aus Stahl und Aluminium hochqualitativ und ohne Vorloch verbunden werden. Arbeitsgänge wie Vorbohren oder Stanzen sind damit überflüssig. Durch den hohen Gewindetraganteil im geformten Durchzug entsteht eine höherfeste Verbindung ohne unerwünschte Spanbildung. Diese Verbindung kann sowohl hohe Auszugsfestigkeiten als auch hohe Schubbelastungen übertragen.

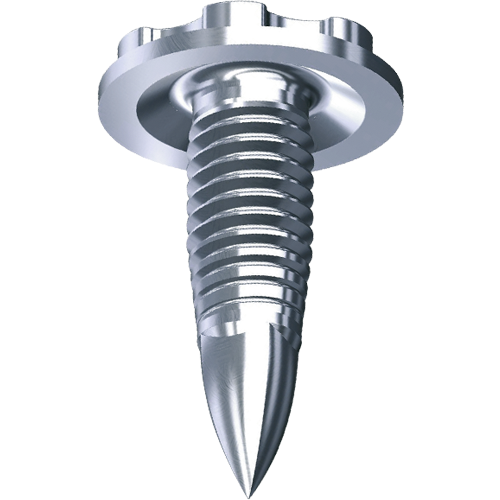

Zur bisher üblichen Praxis des Vorlochens der zu verklemmenden Bauteile beim Fügen mit der FDS^® Schraube hat EJOT eine Alternative entwickelt. Durch eine Optimierung des Schraubenlayouts kann beispielsweise beim Fügen einer Rohkarosse in Space-Frame-Struktur auf das Lochen der Klemmteile gänzlich verzichtet werden. Hierzu wurden die Fügeparameter den geänderten Bedingungen angepasst und die Geometrie der FDS^® Schraube unterhalb des Schraubenkopfes optimiert, da ein geringer Anteil des Werkstoffs der Einschraubrichtung entgegenfließt. Diente in der Vergangenheit das Durchgangsloch zur Aufnahme dieses aufsteigenden Durchzuges, wird dieser nun durch den erhöhten Freiraum unterhalb des Schraubenkopfes aufgenommen.

Prozessstufen der „lochlosen“ FDS^® Verschraubung:

1. Erwärmen

2. Durchdringen

3. Durchzug formen

4. Gewinde furchen

5. Durchschrauben

6. Anziehen

Für das Fließlochformen ist eine hohe Schrauberdrehzahl und eine definierte Andrückkraft notwendig, Gewindeformen und Anziehen der Schraube erfordern ein hohes Drehmoment. Die dafür geeigneten Schraubgeräte sind von verschiedenen Herstellern in Zusammenarbeit mit EJOT entwickelt worden. Zur genauen Spezifikation des geeigneten Equipments steht Ihnen das Produktmanagement FDS^® gerne beratend zur Seite. Zur Ermittlung der Auswahlkriterien können darüber hinaus Montageversuche im anwendungstechnischen Labor EJOT^® APPLITEC durchgeführt werden.

Empfohlene Schrauberhersteller und Partner in alphabetischer Reihenfolge:
ATLAS COPCO
DEPRAG SCHULZ GMBH u. CO.
STÖGER AUTOMATION GmbH
WEBER Schraubautomaten GmbH

Die EJOT FDS^® ist eine fließlochformende Schraube für lösbare höherfeste Blechverbindungen, die ohne Bauteilvorbereitungen, wie Vorbohren oder Stanzen, auskommt. Das Online-Tool FDS^® Application Check ermöglicht es dem Anwender, unter Angabe der zu fügenden Werkstoffe und Blechdicken, die relevanten Richtwerte für die Schraubaufgabe zu ermitteln. Dies sind u.a. die erforderliche Andrückkraft sowie eine Empfehlung des Anziehdrehmoments bei verschiedenen Schraubenoberflächen. Hinweise zur Machbarkeit der Verbindung runden das Tool ab.

Dieses finden Sie in unserem Servicebereich "CAD & mehr" unter "Berechnungsservice".
Klicken Sie hier, um zur Startseite des geschützten Bereiches zu gelangen.

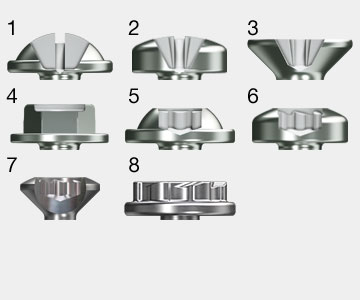

WN2141 Linsenkopf mit angepresster Scheibe und Kreuzschlitz Z (bzw. H)
WN2142 Linsenkopf mit Kreuzschlitz Z (bzw. H)
WN2143 Senkkopf mit Kreuzschlitz Z (bzw. H)
WN2147 Sechskantkopf mit angepresster Scheibe
WN2151 Linsenkopf mit angepresster Scheibe und TORX^®
WN2152 Linsenkopf mit TORX^®
WN2153 Linsensenkkopf mit TORX^®

Detaillierte Angaben entnehmen Sie bitte der EJOT Werknorm.
Diese können Sie in unserem Geschützen Bereich "CAD & mehr" herunterladen.
