EJOT ALtracs® Xt

EJOT ALtracs^® Xt sind gewindefurchende Schrauben, die speziell für den Einsatz in Leichtmetallen und anderen Nichteisenmetallen mit einer maximalen Härte von 140 HB entwickelt wurden. Der Einsatz von gewindefurchenden Schrauben in Leichtmetallen erforderte in der Vergangenheit immer einen Kompromiss. So gab es einerseits kreisrunde Schraubendesigns mit Fokus auf Vorspannkraftperformance und andererseits nicht-kreisrunde Designs, die auf Drehmomentperformance abzielten. Mit ALtracs^® Xt ist dieser Kompromiss nicht länger notwendig, da diese Schraube sehr gute Resultate in beiden Kategorien erreicht.

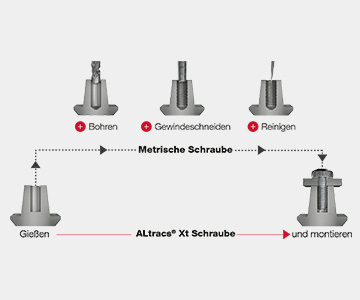

Mit ALtracs^® Xt ist es möglich, direkt in ein gegossenes Vorloch (ohne weitere mechanische Bearbeitungsschritte) zu verschrauben. Durch den Wegfall dieser Prozessschritte bietet ALtracs^® Xt ein großes Einsparpotenzial. Dank des intelligenten Gewindedesigns ist ALtracs^® Xt in der Lage, mit den Toleranzen eines Gießprozesses sicher umzugehen. Somit wird selbst unter schwierigen Umständen ein sicheres Prozessfenster erreicht.

Mit dem eigens für die ALtracs^® Xt entwickelten Prognoseprogramm Xt CALC^® lassen sich bereits in der Entwicklungsphase wertvolle Zeit und Ressourcen einsparen. Xt CALC^® ermöglicht die analytische Vorauslegung der gewindefurchenden Verschraubung inklusive aller relevanten Prozessparameter (z.B. Drehmomente, Vorspannkräfte oder Versagensmechanismen). Somit erlaubt dieses Prognoseprogramm ein vorspannkraftorientiertes Konstruieren – analog zur VDI 2230.

Weiterhin bietet EJOT maßgeschneiderte Engineering-Dienstleistungen als Unterstützung in der Entwicklungsphase an. Dabei liegt der Fokus auf dem Einfluss eines oder mehrerer Verbindungselemente auf das komplette Bauteil. So sind z.B. Analysen der Vorspannkraftrelaxation sowie Dichtigkeitsuntersuchungen im Rahmen der EJOT CAE-Services möglich.

Das spezielle, auf den Anwendungsfall Leichtmetall optimierte, Gewindedesign der ALtracs^® Xt beinhaltet einzigartige Features. Der kreisrunde Gewindequerschnitt sorgt für maximale Flankenüberdeckung in jedem Gewindegang. Darüber hinaus wird, dank des (im Vergleich zu metrischen Gewinden) reduzierten Flankenwinkels von 33°, das Mutterngewinde geometrisch gestärkt.

Beim Einsatz der ALtracs^® Xt ermöglichen diese beiden Eigenschaften die Realisierung hoher Verbindungsfestigkeiten bei vergleichsweise geringem Bauraubedarf (hinsichtlich Tubusdurchmesser und Tubuslänge).
