Innovative Verbindungslösungen für die Direktverschraubung in Metalle und höchstfeste Blechwerkstoffe

22.08.2024​​, Market Unit Industry


Gerade in anspruchsvollen industriellen Anwendungsbereichen sind hochbelastbare Verbindungstechnologien essenziell. Diese hohen verbindungstechnischen Leistungsfähigkeiten müssen auch mit wirtschaftlichen Aspekten in Einklang gebracht werden. Bei ganzheitlicher Betrachtungsweise setzt sich daher die Direktverschraubung immer mehr durch. Im Gegensatz zu metrischen Verschraubungen kommt dieses Prinzip ohne weitere Bearbeitungsschritte, wie z.B. Bohren oder Gewindeschneiden, aus. Durch den Wegfall dieser Prozessschritte bieten selbstfurchende Schrauben ein großes Einsparpotenzial.

Der auf selbstfurchende Verschraubungen spezialisierte Verbindungstechnikhersteller EJOT bietet ein breites Produktportfolio selbstfurchender Schrauben für unterschiedlichste Einschraubmaterialien, insbesondere Metallen, an. So kommt die bewährte Spiralform® Schraube bei Stahlwerkstoffen zum Einsatz, während die ALtracs® Xt speziell für den Anwendungsfall Leichtmetall optimiert wurde. Bei vorgelochten Blechen mit weniger als 1,5 mm Dicke ist die SHEETtracs® Schraube die prozesssichere Verbindungslösung. Und für das Fügen höherfester Bleche – auch ohne Vorloch – ist die fließlochformende FDS® Schraube erste Wahl. Sie ist daher besonders geeignet für den Einsatz im Karosserie-Rohbau.

Gewindefurchende Verschraubungen in höchstfeste Werkstoffe

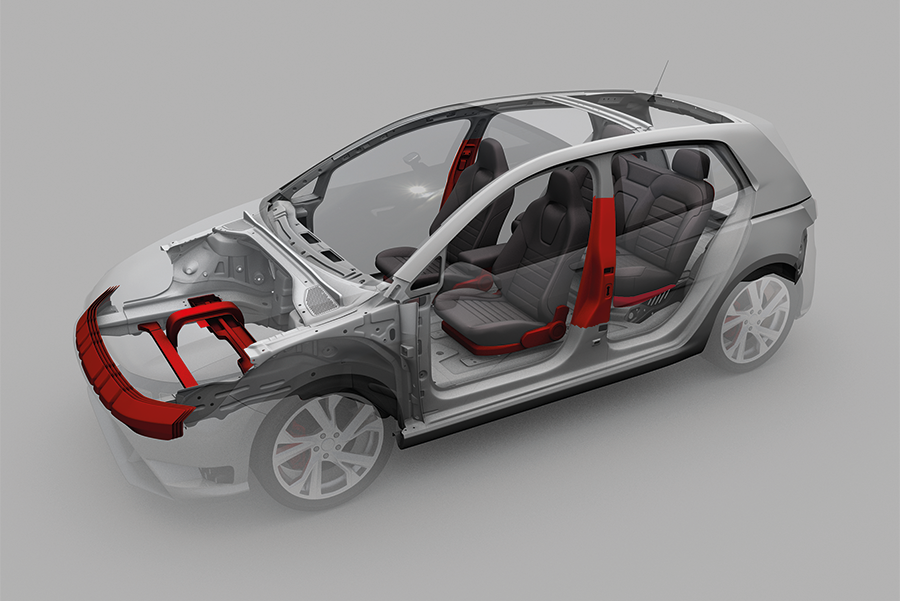

EJOT erweitert das Anwendungsspektrum selbstfurchender Verschraubungen sukzessive. Dieses Spektrum wird begrenzt durch die maximale Festigkeit der Schraubenspitze, die sich beim Gewindefurchen nicht plastisch verformen darf. Mit dem neu entwickelten MAXXtip® Konzept kann nun realisiert werden, was bisher unmöglich erschien – eine prozesssichere Direktverschraubung auch in ultrahochfeste Materialien. Möglich macht dies die Kombination eines einsatzbainitisierten Traggewindes mit einer ultraharten Schraubenspitze. Hauptanwendungsbereiche des MAXXtip® Konzeptes sind höchstfeste Stahlbleche (bis 1.200 MPa Zugfestigkeit) mit den Gewindetypen Spiralform® (analog DIN 7.500) und SHEETtracs® (bis 2 mm Blechdicke) sowie Stahlguss (GJS und GJL) mit dem Gewindetyp Spiralform®.

Vorspannkrafterhalt mit intelligentem Schraubenkopf
Infolge von Setzerscheinungen verliert jede Schraubenverbindung nach der Montage Vorspannkraft. Wird ein kritisches Vorspannkraftniveau unterschritten, kommt es zum Ausfall der Verbindung. Dies kann durch eine Erhöhung der Elastizität in der Schraubenverbindung verhindert werden, z.B. durch die Aufnahme federnder Elemente in der Schraubenstrecke. Der EJOT SpringHead® Kopf realisiert diese nachfedernde Eigenschaft und gleicht Setzerscheinungen ohne zusätzliche Federelemente aus. Die integrierte Feder des Schraubenkopfes ermöglicht einen besseren Vorspannkrafterhalt bei dynamischer und thermischer Belastung sowie eine dauerhafte elektrische Kontaktierung. EJOT SpringHead® ist prädestiniert für die Direktverschraubung in Metalle, z.B. mit der ALtracs® Xt Schraube. Auch metrische Gewinde können mit dem EJOT SpringHead® Kopf ausgestattet werden.

EJOT auf der EuroBLECH 2024 (Gemeinschaftsstand EFB):

Hannover, 22. bis 25. Oktober 2024
Halle 11, Stand 11-C15
