Verankerungs­mechanismen im Überblick

Der erste Teil unseres VHF-Ratgebers hat den Aufbau und die Vorteile dieser besonderen Fassadenform beschrieben. Im nächsten Schritt wird nun auf das Thema Befestigung eingegangen.

Die Basis für die Befestigung einer VHF bilden drei verschiedene Verankerungsmechanismen: Reibschluss durch Spreizung, Formschluss durch Hinterschnitt und Stoffschluss durch Verbund. Der aktuelle Teil unseres VHF-Ratgebers wird sich mit der Funktionsweise und dem Unterschied dieser drei Prinzipien beschäftigen.

Reibschluss

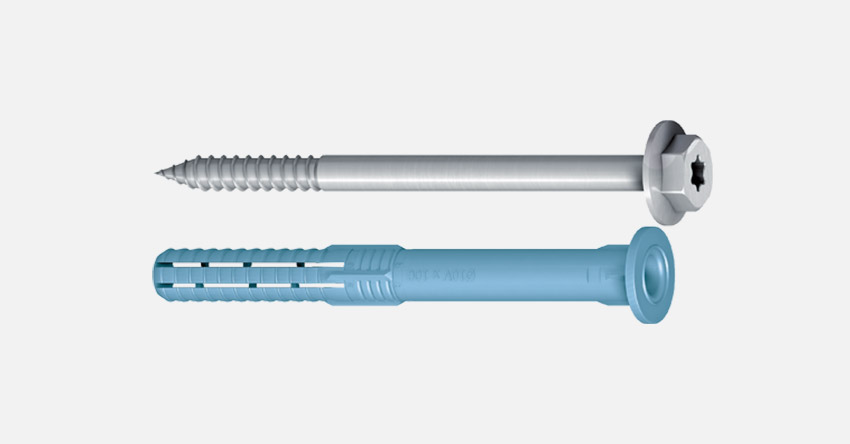

Kunststoffdübel und auch Bolzenanker generieren ihre Zugtragfähigkeit im Untergrund durch Reibschluss. Beim Einsatz eines Kunststoffdübels wird durch das Eindrehen der Schraube der Dübel an die Bohrlochwand gepresst. Je größer dieser Druck ist, desto größer wird die Reibung und damit die benötigte Kraft, um den Kunststoffdübel wieder herauszuziehen. Bei dieser Form der Verankerung muss beachtet werden, dass der hohe Spreizdruck entsprechende Achs- und Randabstände erfordert, um das Spalten des Untergrundes oder den Kantenbruch zu verhindern.


Formschluss

Hinterschnittanker für Beton oder Injektionssysteme für Lochsteinmauerwerk generieren die vergleichsweise hohen Zugtragfähigkeiten durch eine formschlüssige Verbindung mit dem Untergrund. Ein wesentlicher Vorteil ist der geringe Spreizdruck und die hohe Sicherheit, bei gerissenen Untergründen.


Stoffschluss

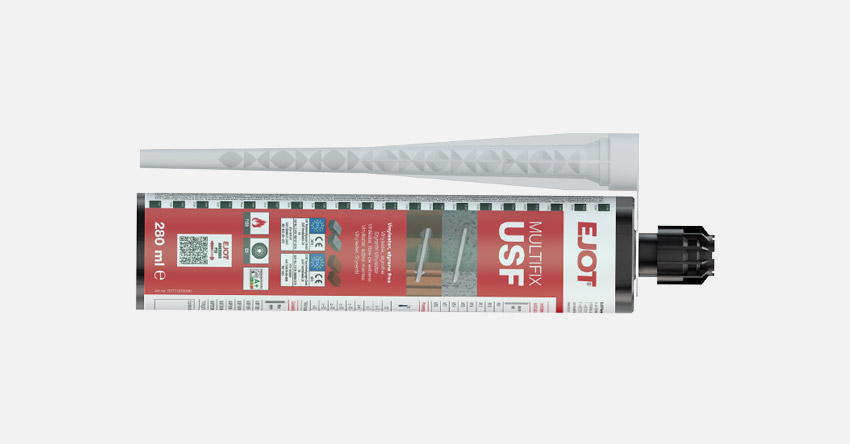

Ankerstangen, welche mit Injektionsmörtel in Vollbaustoffe eingeklebt werden, erreichen ihre Zugtragfähigkeit durch Stoffschluss. Dabei entsteht kein Spreizdruck, sodass mit geringen Achs- und Randabständen gearbeitet werden kann. Ein weiterer Vorteil für Anwendungen im ungeschützten Außenbereich besteht darin, dass die Verankerung gegen das Eindringen von Feuchtigkeit, und somit auch die Bewehrungseisen weiterhin gegen Korrosion geschützt sind.

Der nächste Teil unseres VHF-Ratgebers wird sich mit der Einzel- bzw. Mehrfachbefestigung nichttagender Systeme befassen.
